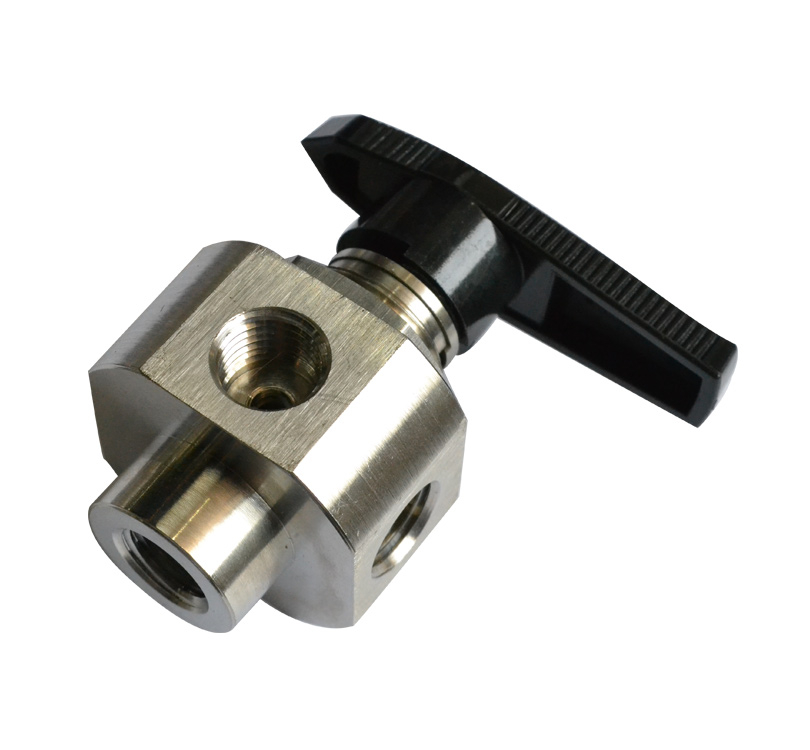

切换五通阀门
|

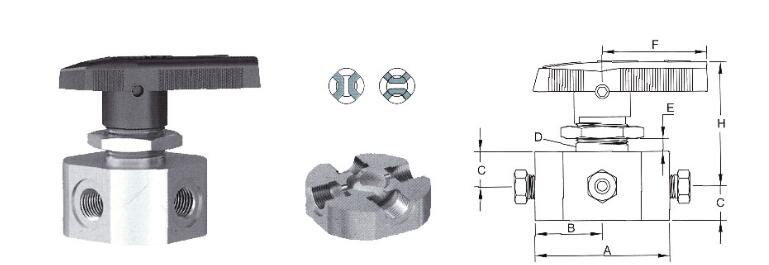

端接尺寸End |
孔径 |
A |
B |
C |
D |
E |
F |
H |
Cv |
|||||||||
|
英寸（in） |
毫米（mm） |
英寸（in） |
毫米（mm） |
英寸（in） |
毫米（mm） |
英寸（in） |
毫米（mm） |
英寸（in） |
毫米（mm） |
英寸（in） |
毫米（mm） |
英寸（in） |
毫米（mm） |
英寸（in） |
毫米（mm） |
英寸（in） |
毫米（mm） |
|
|
1/8 |
3.17 |
0.06 |
1.57 |
1.95 |
49.5 |
0.98 |
24.8 |
0.88 |
22.4 |
0.75 |
19.2 |
1/4 |
6.4 |
1.50 |
38.0 |
1.70 |
43 |
0.08 |
|
1/4 |
6.35 |
0.13 |
3.2 |
2.65 |
68.0 |
1.34 |
34.0 |
1.10 |
28.0 |
1.26 |
32.0 |
3/8 |
9.7 |
2.36 |
60.0 |
2.43 |
62 |
0.35 |
|
0.08 |
2 |
0.06 |
1.57 |
1.95 |
49.5 |
0.98 |
24.8 |
0.88 |
22.4 |
0.75 |
19.2 |
1/4 |
6.4 |
1.50 |
38.0 |
1.50 |
43 |
0.08 |
|
0.12 |
3 |
0.06 |
1.57 |
1.95 |
49.5 |
0.98 |
24.8 |
0.88 |
22.4 |
0.75 |
19.2 |
1/4 |
6.4 |
1.50 |
38.0 |
1.50 |
43 |
0.08 |
|
0.16 |
4 |
0.09 |
2.4 |
2.20 |
56.0 |
1.10 |
28.0 |
1.10 |
28.0 |
1.10 |
28.0 |
3/8 |
9.7 |
1.70 |
43.0 |
1.70 |
51 |
0.15 |
|
0.24 |
6 |
0.13 |
3.2 |
2.65 |
68.0 |
1.34 |
34.0 |
1.10 |
28.0 |
1.26 |
32.0 |
3/8 |
9.7 |
2.36 |
60.0 |
2.36 |
62 |
0.35 |
|
NPT1/8 |
0.09 |
2.4 |
1.55 |
39.4 |
0.78 |
19.8 |
0.88 |
22.4 |
0.87 |
22.5 |
1/4 |
6.4 |
1.50 |
38.0 |
1.50 |
43 |
0.15 |
|
|
NPT1/4 |
0.13 |
3.2 |
2.20 |
56.0 |
1.10 |
28.0 |
1.10 |
28.0 |
1.10 |
28.0 |
3/8 |
9.7 |
1.70 |
43.0 |
1.70 |
51 |
0.35 |
|
|
NPT3/8 |
0.19 |
4.8 |
2.65 |
68.0 |
1.34 |
34.0 |
1.34 |
34.0 |
1.26 |
32.0 |
3/8 |
9.7 |
2.36 |
60.0 |
2.36 |
62 |
0.90 |
|
|
NPT1/2 |
0.28 |
7.1 |
3.13 |
79.5 |
1.55 |
39.3 |
1.56 |
39.6 |
1.50 |
38.1 |
3/8 |
9.7 |
2.36 |
60.0 |
2.36 |
62 |
2.00 |
|
