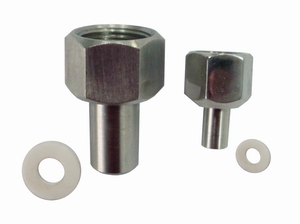

压力表接头

压力表接头螺纹标准与压力表表盘直径有一定的相关关系，国内现在常用的压力表接头标准如下：

　　压力表接头螺纹尺度：公制螺纹:Ma*b ，英制螺纹:G*″，美制螺纹: *″NPT（电磁流量计）(压力变送器)

　　压力表接头螺纹专业术语：

　　螺距是两条螺纹之间的距离。

　　牙尖角是螺纹尖角的度数。

　　压力表接头螺纹

　　1. 公制：

　　M20×1.5

　　“20”代表接头有螺纹处的直径是20mm；

　　“1.5”代表螺牙和螺牙之间的距离为1.5mm；

　　“M”代表牙尖角为60°的管螺纹；

　　在一般情况下：

　　φ40的连接螺纹尺度为M10×1；

　　φ60的连接螺纹尺度为M14×1.5。

　　φ100、φ150的连接螺纹尺度为M20×1.5；

　　2. 英制：

　　G1/2″

　　“″”代表英寸1″=25.4mm

　　“G”代表牙尖角为55°的非自密封管螺纹

　　“1/2”为连接管道的直径巨细一般有：G1/2”

　　一般情况下，φ100、φ150运用此螺纹G1/4”，φ60运用此螺纹G1/8”、G3/4”、G3/8”、ZG1/2″（R1/2″）、“ZG”（R）代表牙尖角为55°的非自密封锥管螺纹。

　　美制：1/2″NPT “NPT”代表牙尖角为60°的自密封椎管螺纹 型号 Y-50 Y-60 Y-75 Y-100 Y-150 表盘直径 ф50 ф60 ф75 ф100 ф150 常用螺纹 公制螺纹 M14×1.5 M20×1.5 英制螺纹 ZG1/4 ZG3/8、G3/8、3/8NPT G1/4 ZG1/2、G1/2、1/2NPT 1/4NPT。
